★ 烟气锁存专利技术
★ 同步同源测量NOX、O2两组分
★ 同步测量同截面同时刻网格多点烟气
多点同步NOx测量系统(简称GEMS-1200)依据先进在线分析技术与环保监测技术,采用烟气锁存专利技术,可在SCR烟道出/入口布置多个测量点,形成密集型网格测量,同步测量烟道宽幅截面上不同区域同一时刻的污染物(NOX、O2)的分布情况,为合理组织喷氨提供精确的数据。解决传统CEMS单点取样测量代表性差,不能真实反映整个烟道内污染物的浓度分布,而造成局部氨量 “过喷”或“欠喷”等问题。

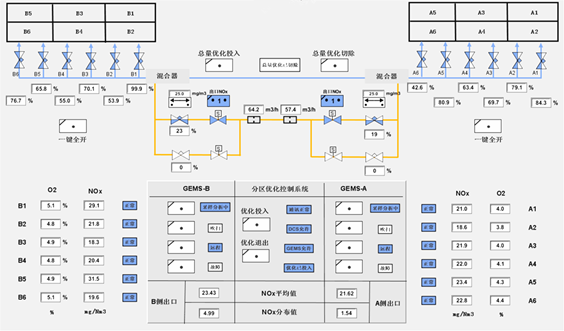

该测量系统广泛应用在各集团电厂,近两年时间在运行机组达几十台,结合本公司开发的AIG喷氨优化控制系统,为客户提供完整的脱硝优化方案,分析氮氧化物分布、催化剂区域性能、喷氨量以及排放控制等问题,实现喷氨总量实时调节(粗调)+在线区域性喷氨自动调节(精调)+支路喷氨微调(细调)精细化喷氨控制。
· 测量原理

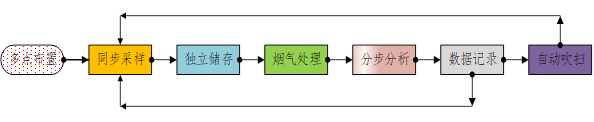

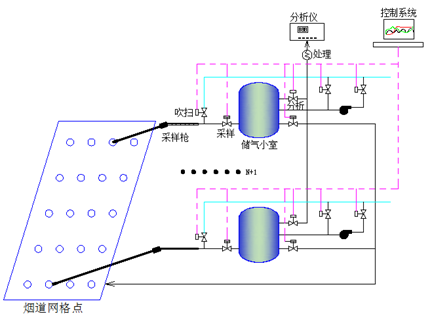

采用烟气储存技术,同时采样、同时存储、逐次分析,实现同一截面同一时刻的多点数据测量,真实反映烟道截面上烟气同一时刻污染物的分布情况。网格上每个测量点为独立单元,每个测点同步工作同时抽取的烟气并分别储存在对应的储气小室中,然后公用分析系统分别抽取储气小室中的样气进行分析以获取各测点烟气成份数据。分析后的数据实时显示和存储,以实现各区域氮氧化物浓度分析和均衡喷氨调整。测量系统在控制器下自动运行,并定期对整个系统管路进行吹扫。
★ NOX测量
采用的是红外/紫外气体光谱测量方法,它是以非分散性IR辐射的吸收为基础,测量相关波段红外的衰减幅度即可测量相应气体的浓度。
★ O2测量
采样电化学法,根据一个燃料电池的工作原理来工作的。氧气在阴极与电解液的分界面被转换成电流,并且所产生的电流与氧气的浓度成正比。
· 系统构成

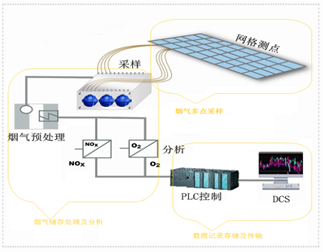

多点同步NOX测量系统主要由烟气多点取样、烟气储存处理及分析、数据传输三部分。每个测点点设有单独的取样、样气储存罐以及吹扫,各个取样点同时取样并储存,然后分析仪表分别抽取各罐气体进行分析,就地显示数据并上传至集控系统监视和控制。
★ 取样装置
采用便于维护的一体防堵装置(拥有专利技术),选用防腐耐磨材料,适合冲刷磨损大、不同煤质腐蚀性较强的烟气环境,且维护量较小。
★ 锁存装置
采用独特的烟气锁存技术(拥有专利技术),快速扫描烟道内某截面同时刻污染浓度数据,不受复杂流场变化的影响。
★ 数据处理
通过成熟可靠的控制器完成测量系统的取样、储存、分析、吹扫、报警等功能,记录并传输相应数据。
· 技术优势
◇ 测量准确,真实反映烟道某截面氮氧化物分布,不因流场变化使测量数据产生偏差。
◇ 全截面矩阵式多点布置,克服单点取样代表性差的问题,测量数据更具代表性。
◇ 多点同时取样、同时存储、逐次分析,真实反映烟道截面污染物分布情况,进而根据污染物分布规律合理组织喷氨。
◇ 系统已在多个项目中投入运行,各项性能成熟稳定。
◇ 取样装置采用防腐耐磨材料及防磨工艺处理,可在线更换。
◇ 每个测点配有独立的取样、存储和吹扫装置,避免气体干扰。
◇ 通过分区测量污染物分布情况,对脱硝催化剂进行分区监测,及时发现催化剂局部堵塞、效率衰减等问题,实现催化剂的精细化管控。
◇ 系统性能可靠,方便维护,工作量少。

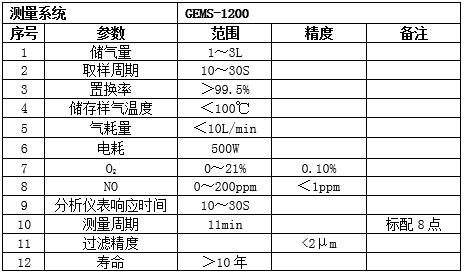

· 性能指标

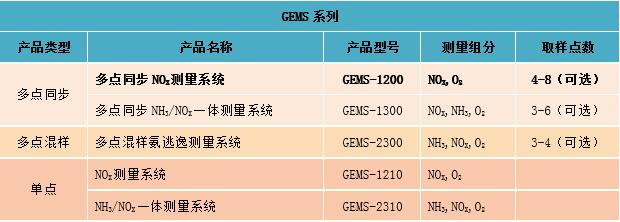

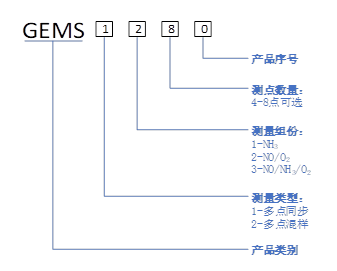

· 系统选型
注:文中“锁存专利技术”为“一种无残留气体或液体的抽取、储存和置换装置”(专利号ZL201620708756.6);
“一体防堵装置”为“一种便于维护的一体式防堵气体取样装置”(专利号ZL202020094428.8);
